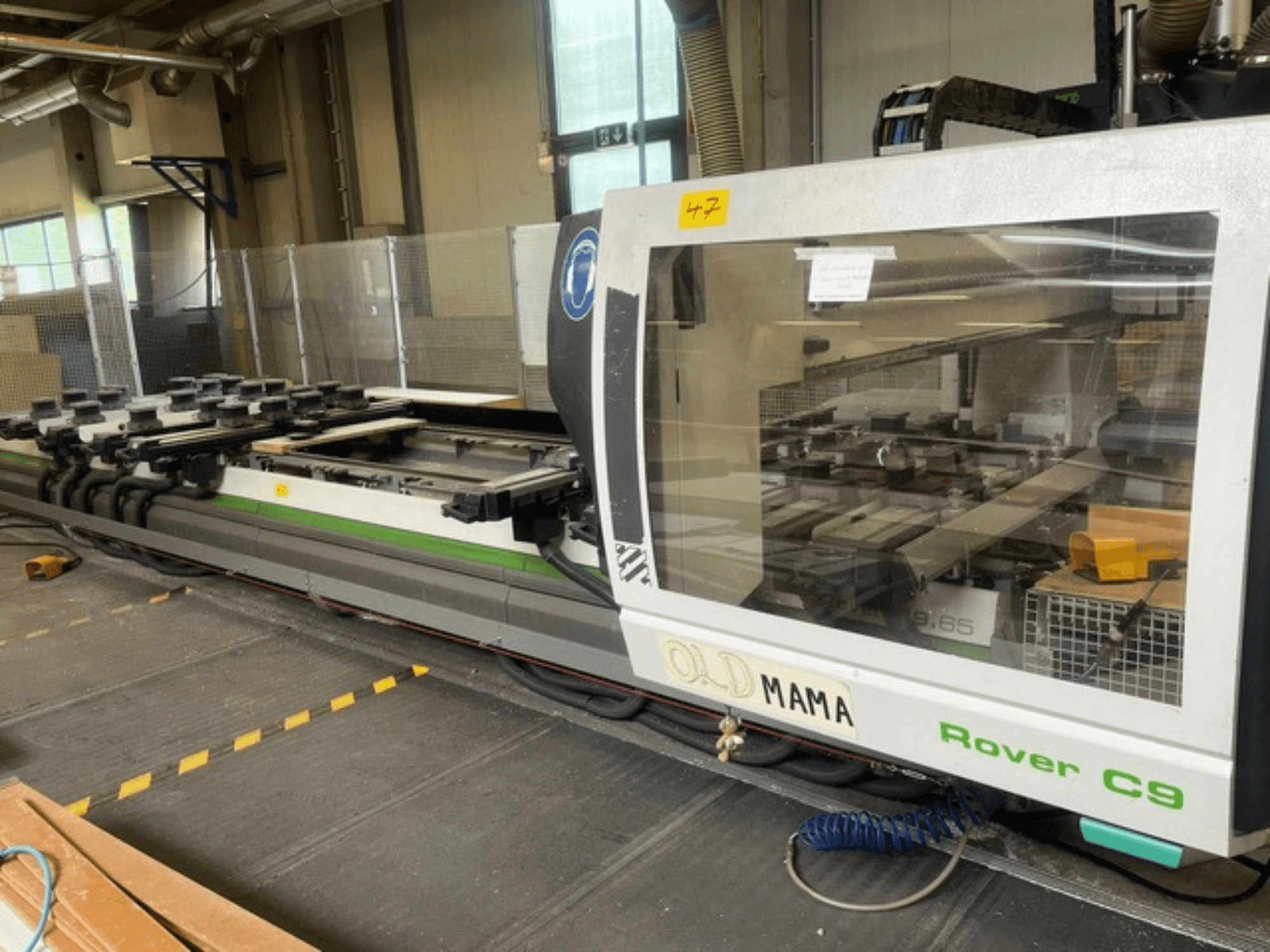

Tämä 5-akselinen BIESSE Rover C 9.65 on valmistettu vuonna 2006. Sen työalue on 6200 mm X-akselilla ja jopa 1935 mm Y-akselilla, ja Z-akselin liike on 663 mm. Kone on varustettu tehokkaalla 8 kW:n karalla ja 22-paikkaisella työkalunvaihtimella. Jos haluat hankkia laadukkaat CNC-jyrsintätoiminnot, harkitse myytävänä olevaa BIESSE Rover C 9.65 -kokonetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: BIESSE
- vuosi: 2006
- MALLI: Rover C 9.65
- sovelluksen tyyppi: CNC puuntyöstö
- Sijainti: Saksa
- koneen tyyppi: CNC-reititin
- ohjausyksikön merkki: BIESSE
Tekniset tiedot - BIESSE Rover C 9.65
Ohjausyksikkö
- Ohjausmerkki: BIESSE
- Ohjausmalli: XP600 PC-based control with Windows XP WRT
Mitat
- Pöydän pituus: 6200 mm
- Pöydän leveys: 1520 mm
Liike
- Akselit: 5
- X-akselin liike: 6820.5 mm
- Y-akselin liike: 1963 mm
- Z-akselin liike: 663 mm
Tekninen erittely
- Karan teho: 9 kW
- Karanopeus: 22000 RPM
- Työkaluasemat: 22
Lisäinformaatio
Käyttöjärjestelmä X-akseli: hammastanko ja hammaspyöräpyörästö
Käyttöjärjestelmä Y-akseli: kuularuuvi
Käyttöjärjestelmä Z-akseli: kuularuuvi
Ohjausjärjestelmä: lineaariset ohjaimet, joissa on kierrätyskuulalaakeripesät.
Moottorit: Harjattomat moottorit digitaalisilla ohjaimilla
Ohjelmointimuodot: DXF ja CID3
Pääkaran tyyppi: 5 interpoloivaa akselia työstöyksikkö
Karan teho S1: 8 kW 12000 rpm:n kierrosluvulla.
Karan teho S6: 9 kW 12000 rpm:n kierrosluvulla.
Suurin karan kierrosluku: 22000 kierrosta minuutissa.
Työkalurajapinta: HSK F63
C-akselin pyöriminen: 360° jatkuva
C-akselin nopeus: 13,5 rpm
B-akselin kierto: ±100° (paikannus) / ±98° (interpolointi).
B-akselin nopeus: 13,5 rpm
Z-akselin syöttönopeus: 30 m/min
Tyhjiöjärjestelmä: monialueinen tyhjiö, jossa liitännät molemmilla puolilla
Tyhjiöpumpun kapasiteetti: 250 m³/h (50 Hz) / 300 m³/h (60 Hz).
Työpöytä: ATS-järjestelmä modulaarisilla tuilla
Työkappaletukien lukumäärä: 1,5 kpl: 10
Moduulikannattimien lukumäärä: 40
Moduulin koko: 132 x 132 x K41,5 mm.
Tyhjiömoduulin koko: 132 x 146 x K74 mm / 132 x 54 x K74 mm.
Moduulin kokonaiskorkeus: 115,5 mm
Kiinnitysjärjestelmä: tyhjiö ja pneumaattinen (Uniclamp valinnainen).
Puristusvoima Uniclamp: 220 kg 7 baarin paineella.
Työkappaleen vähimmäispituus (Uniclamp): 140 mm
Porausyksikkö: BH 42 L
Pystysuorat porauskarat: 29
Vaakaporauskara: 6 (kaksinkertainen ulostulo)
Urasahan halkaisija: 120 mm
Porauskaran nopeus: jopa 6000 rpm.
Työkalunvaihtaja: ketjutyyppinen
Työkalunvaihtimen kapasiteetti: 22 paikkaa
Työkaluväli: 180 mm
Työkalun maksimihalkaisija (täysi kuormitus): 1,5 mm: 175 mm
Työkalun maksimihalkaisija (yksittäiskäyttö): 250 mm
Työkalun enimmäispituus: 268 mm
Työkalun enimmäispaino: 7,5 kg
Työkalun kokonaispaino: 100 kg
Pick-up-työkalunvaihtaja: 1 asento
Max työkalun paino pick-up: 8 kg
Sähkösyöttö: 380/400/415 V 50/60 Hz
Karan invertteri: enintään 14 kW:n teho
Jäähdytysjärjestelmä: nestemäinen jäähdytysyksikkö sähkökaroille (1600 W).
Voitelujärjestelmä: automaattinen keskitetty voitelujärjestelmä.
Turvajärjestelmä: Turvallisuusjärjestelmä: CE-yhteensopiva turvamattojen, suojusten ja hätäpysäytysten kanssa.
Lastunpoisto: integroitu lastunkuljetin
Vuonna 2023 koneeseen asennettiin uusi 5-akselinen karapää HS552 A HD 0S2 + ES360 F63 9 kW.
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
