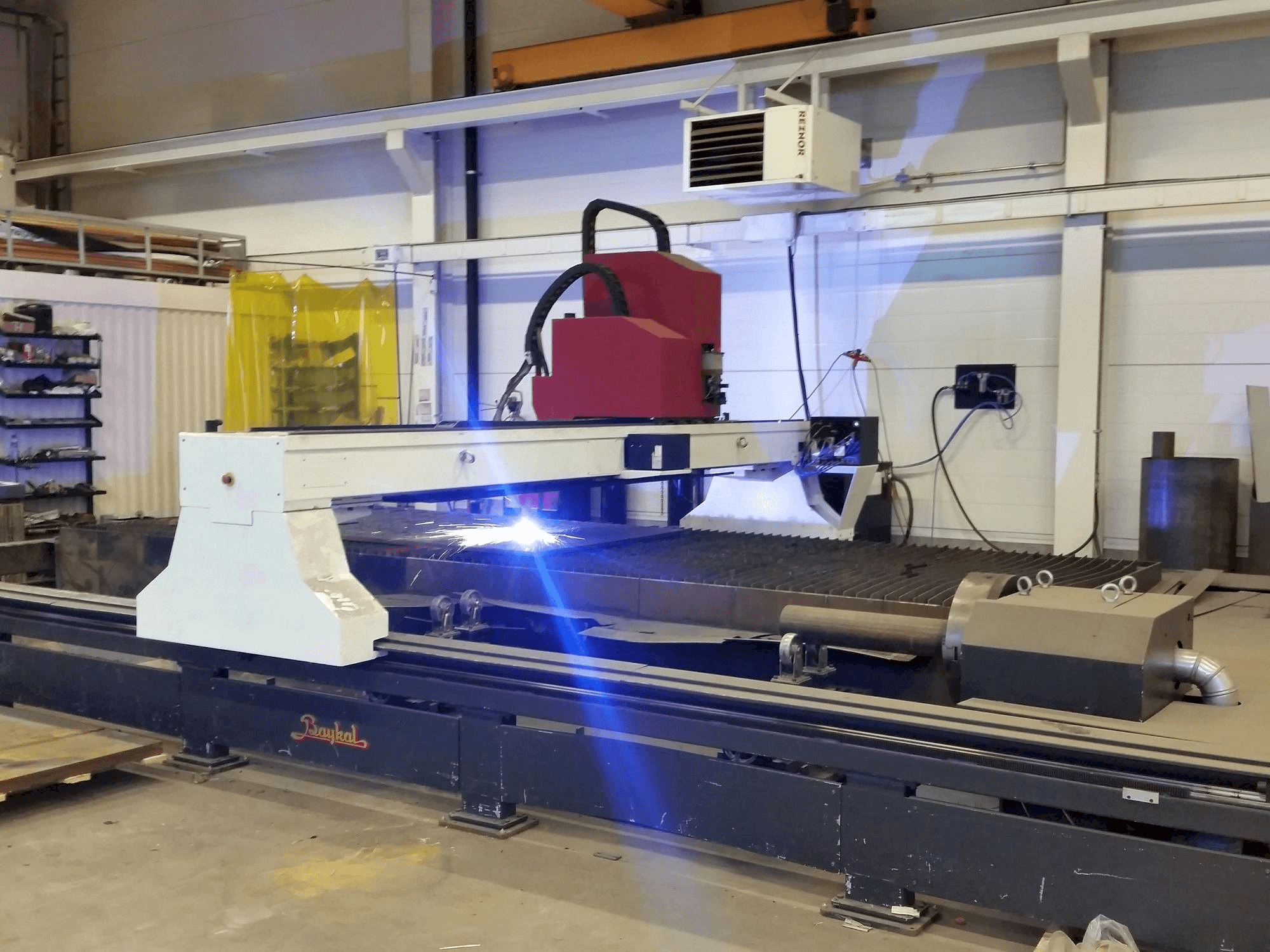

Baykal - BPL-H 2006 HPR 260XDNO-PLA-BAY-2015-00001

Koneen edut

Laadulliset koneen edut

• Leikkuupöytä on rakennettu itsenäisesti poikkipalkista ja koneen rungosta, jotta saavutetaan paikoitustarkkuus minkä tahansa pöydän painon alla.
• Leikkuupäässä on anturit leikkuupään leikkuukorkeuden automaattista säätämistä varten.
• Törmäyssuoja plasmaleikkauspäässä, koneen mukana tulee sähkölaitteet: 400v
• Osittainen leikkauspöytä, joka on integroitu automaattiseen poistojärjestelmään, työtasolle avautuvat poistoluukut parantamaan poistoa, plasmaleikkauspää: sisältää kaapelin vetoketjun
• "teräväpiirtotyyppinen plasmansyöttöyksikkö, ohjelmointiohjelmisto osien sijoittamiseen/optimointiin pc:n kautta, säädin: yksi lähtö
• Manuaalinen/automaattinen kaasukonsoli plasma- ja lisäkaasujen valintaan, suuritehoinen ilmansuodatinyksikkö pölyn ja savun keräämiseen (valinnainen), letkupaketti: letkupaketti leikkauslähteeseen, kaasunsyöttö: letkupaketti kaasunsyöttöön
• Yksi sarja kulutusosia (suuttimet, elektrodi, suuttimen pidike, jakoputket jne. ), sijoitusnopeus: jopa 20 000 mm/min
• Käyttölämpötila: -10°c - +30°c, pakojärjestelmä: cnc-ohjattu pneumaattisilla luukuilla, moottoroidut akselit: vasemmalla ja oikealla puolella kaksi harjatonta ac-servomoottoria, poikittaissuuntaiset y-akselit: kaksipuoleinen hammastangon kautta, moottori x akseli: harjaton ac-servomoottori, poikittais-x-akseli: hammastangon ja hammaspyörän kautta
• Toiminta y-akseli : kaksipuolinen, kaksisuuntainen pituussuuntainen toiminta, toiminta x-akseli : kaksipuolinen poikittaistoiminta, ohjaus y-akseli : lineaariohjaimet, ohjaus x-akseli : lineaariohjain, ohjaus x-akseli : lineaarinen ohjain
• Plasmalähde: hypertherm hydefinition plasma hpr260xd kanssa, automaattinen kaasukonsoli, ohjaus: technos pc12 (valmistettu usa:ssa) windows-pohjainen, ohjelmistopaketti: lantek nesting -ohjelmisto pc:lle (lantek expert ii)

Tekniset koneen edut

• Putken leikkaustoiminto Ø50-600mm
• Viistetty pää
• 6-asemainen pora- ja kierreyksikkö, pora max Ø20mm, kierre max Ø16mm
• Kiinteä ohjauspaneeli leikkuupuomin paneelin sijaan, sijoitettu koneen vasemmalle puolelle edestä katsottuna.
• Leikkausleveys: 2200 mm
• Leikkauspituus: 6400 mm
• Kaksipuolinen synkronoitu servokäyttö y-akselilla = leikkuupään pituussuuntainen liike
• Yksi synkronoitu servokäyttö x-akselilla = leikkuupään poikittaisliike
• Ac servokäyttöiset moottorit (harjattomat)
• Nopea paikannusnopeus 20 mt/min ± 0,05 mm paikannustarkkuudella
