AMADA - Jupiter SystemDE-OTH-AMA-2021-00001

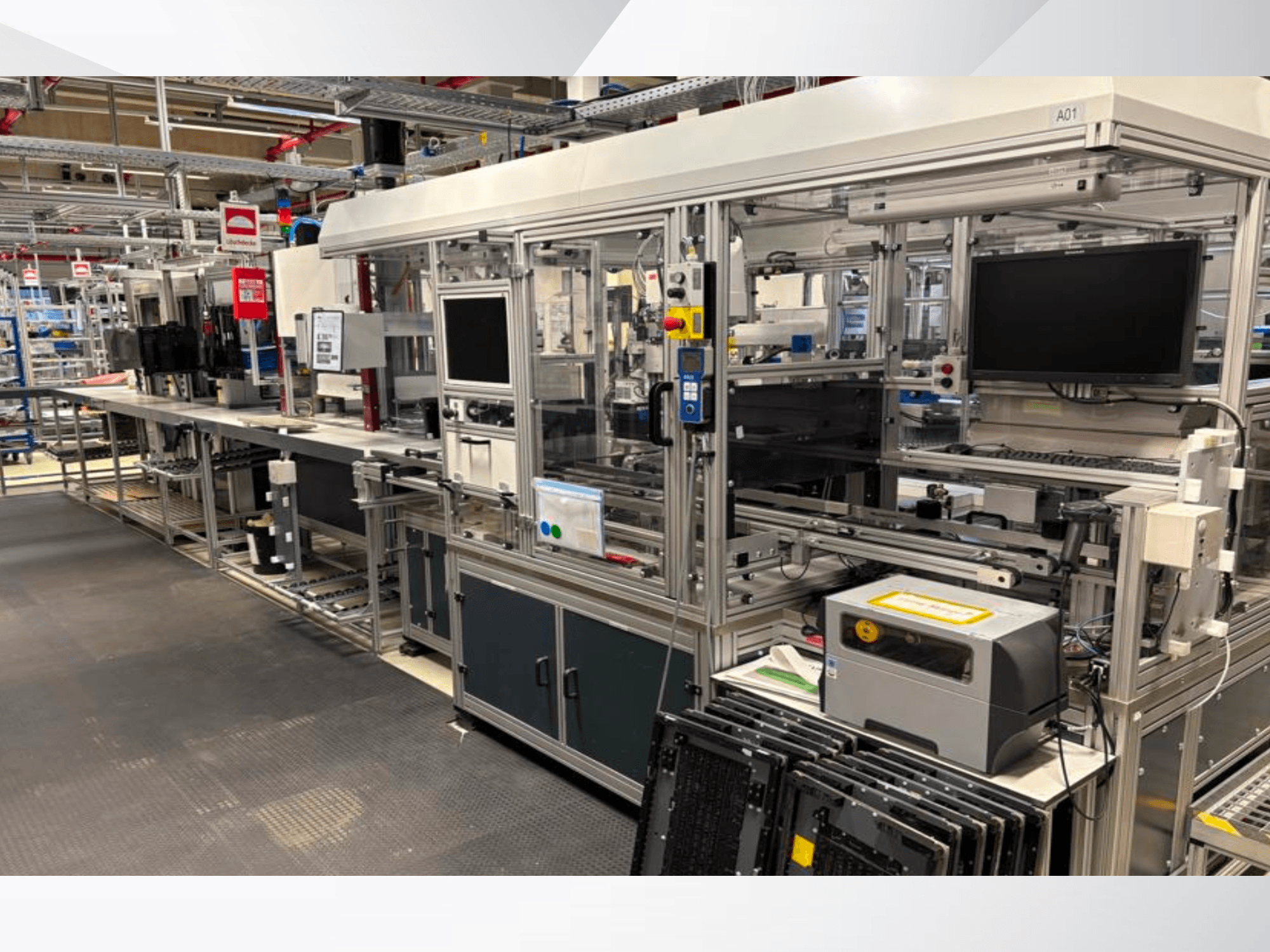

Saatavilla on 40 kappaletta Jupiter-järjestelmiä (kokonaisuutena): hitsausautomaatio sisältää XYZ-portaalin ohjausjärjestelmän, hitsausohjauksen, hitsauksen valvonnan, kuvantunnistusjärjestelmän ja datayhteydet. Jäähdytysyksiköt eivät sisälly toimitukseen.

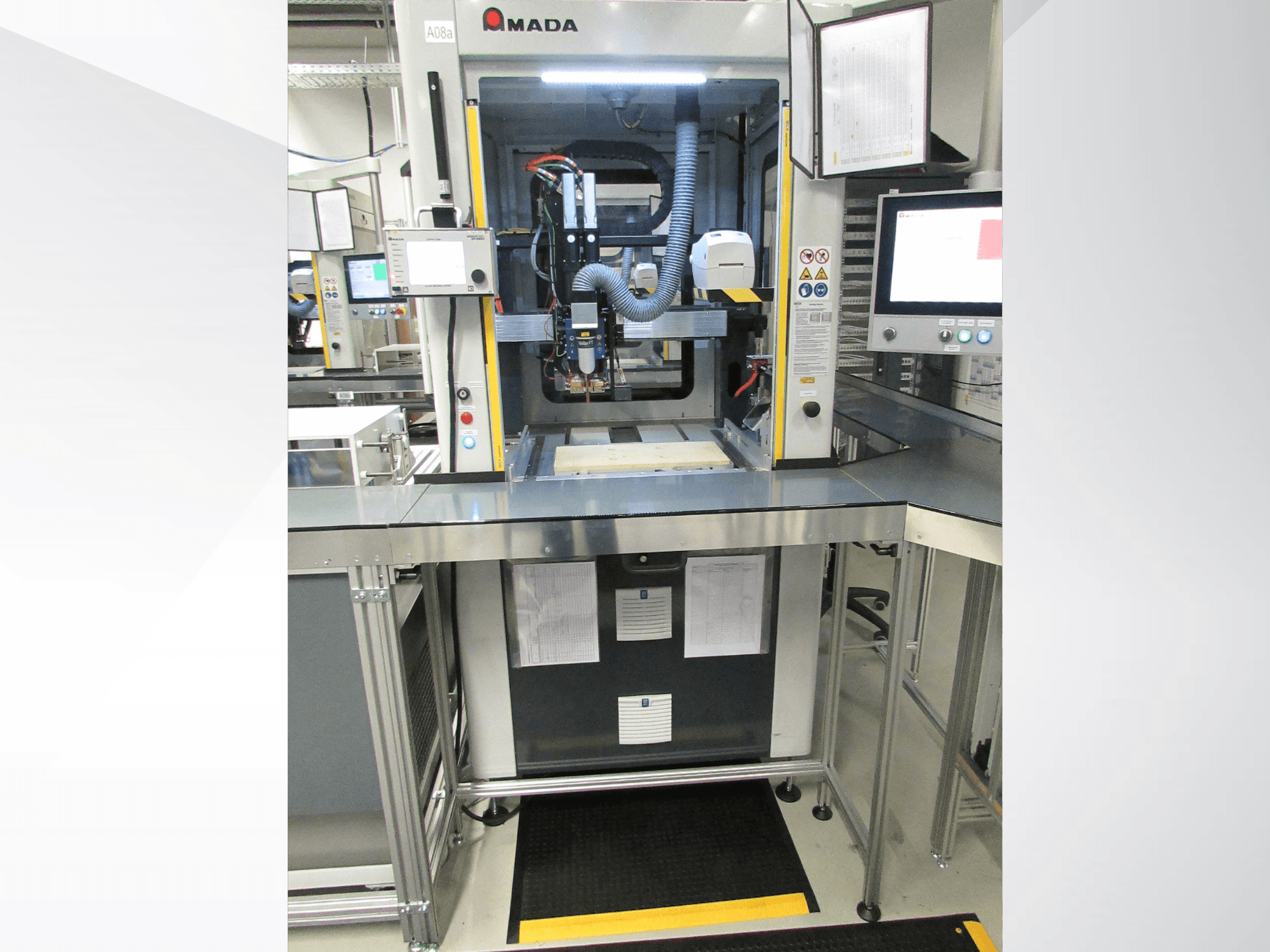

AMADA Jupiter Advanced Battery Pack Welder (2021)

Yleistä

• Malli: Jupiter Advanced Battery Pack Welder

• Kunto: Erittäin hyvä / Hyvin huollettu

• Koneen mitat: 1 200 × 1 200 × 2 300 mm

• PLC-ohjattu järjestelmä

• ISQ / MNC-hitsausohjain

Koneen tyyppi

• Automatisoitu mikrovastushitsausjärjestelmä

• Akku- tai akkumoduulien hitsausjärjestelmä

Hitsaustekniikka

• Mikrovastushitsaus

• Taajuus: 10 kHz

Työskentelyalue

• Työtila: 624 × 550 mm

• Hitsausalue (maks.): 540 × 450 mm

• Kuvausalue (maks.): 540 × 450 mm

Suorituskyky

• Hitsaussyklin kesto: 1,8 sekuntia (hitsauspisteestä hitsauspisteeseen)

• Kuvantarkastusaika: 1,2 sekuntia (kuvantarkastuspisteestä toiseen)

• Käyttötunnit: 5 000–40 000 h

Sähkötekniset tiedot

• Virtalähde: 400 VAC

• Pääsulake: 40 A

• Virrankulutus: 2 kVA

Pneumatiikka

• Paineilman vaatimukset: 6 bar puhdasta ja kuivaa ilmaa

Valinnainen varustus, ei sisälly toimitukseen

• Robotin lastausjärjestelmä

• Kuvantamisjärjestelmä

• SQL-tietokanta Jäljitettävyys

• Elektrodipidikkeet

• Varaelektrodit

Valinnainen robotin latausjärjestelmä

Yleistä

• Sovellus: Akkupakkausten automaattinen lastaus ja purku

• Integrointi: AMADA Jupiter -hitsausjärjestelmä

• Robottilatauskone 25

Laitteet

• Automaattinen osien käsittely

• Integroitu näkötarkastus

• Integroitu hitsausprosessi

Lisävaruste: 3x ASIC Robotics Steckautomat V (2022), hinta pyydettäessä

Yleistä

• Valmistaja: ASIC Robotics AG

Käyttökohde

• Akkukennojen automaattinen asennus / kokoonpano

• Sopii 18650-kennoille

• Sopii 21700-kennoille

Yhteensopivat kennojen pidikkeet

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Suorituskyky

• 1 × 4 kennoa samanaikaisesti: noin 1,0 sekuntia/kenno

• 2 × 2 kennoa samanaikaisesti: noin 1,0 sekuntia/kenno

• 4 × 1 kenno: noin 1,3 sekuntia/kenno

• Tekninen hyötysuhde: 95 %

Sähköiset tiedot

• Jännite: 3 × 400 / 230 VAC

• Taajuus: 50 Hz

• Sulakesuojaus: 25 A

• Syöttökaapeli: 6 mm²

Pneumatiikka

• Käyttöpaine: 6–10 bar

• Ilmanliitäntä: Ø14 pistokeliitäntä

• Ilman laatu: Kuiva ja öljytön

Mitat

• Koneen korkeus ASIC-robotti, signaalitorni mukaan lukien: 2 720 mm

Paino

• Noin 2 100 kg

Ympäristöolosuhteet

• Ympäristön lämpötila: +5 °C – +40 °C

• Suhteellinen kosteus: 45–85 % (ei tiivistyvää)

Melupäästö

• Keskimääräinen melutaso: 75 dB(A)
