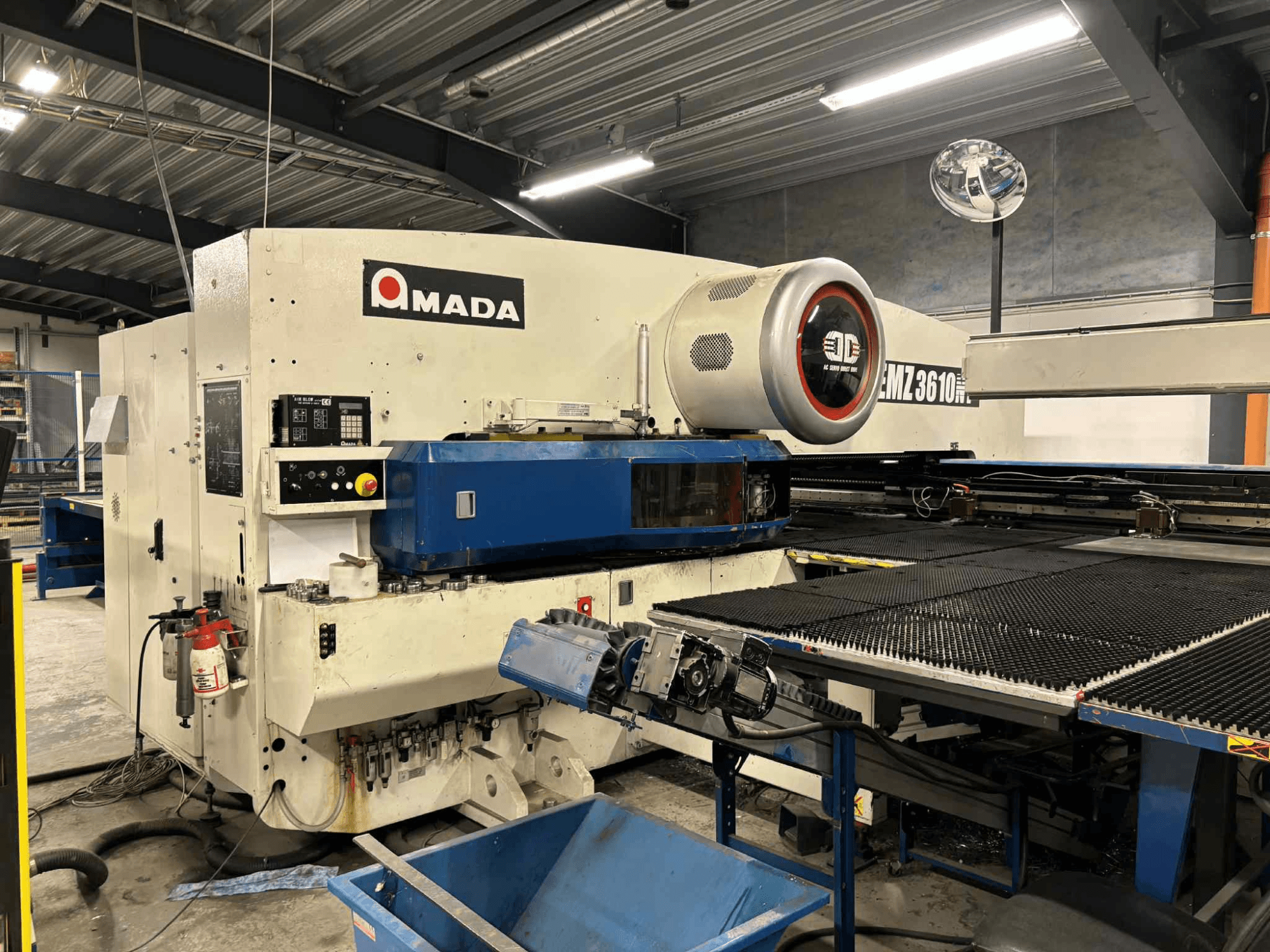

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Työskentelyalue uudelleenasennuksella: 5000 x 1525 mm.

• Max: Teräs: 4,5 mm (mieto teräs)

• Syöttönopeus X/Y: 100 / 80 m/min (128 m/min samanaikaisesti)

• Paikannustoleranssi: +/- 0,1 mm

• Z-turret-asemat: Z-turret-asemat: 45

• AutoIndex-asemat: 4 (2 x B, 2 x C)

• Revolverin syöttönopeus: 30 1/min

• Osumien enimmäismäärä: 1000/min

• Koneen runko: Koneen runko: Siltakehikko

• Lyöntiasema: Servosähköinen kaksoiskäyttö

• Käyttölaitteet (torni + pöytä): AC-Servomoottorit

• Kiinnittimet: Pneumaattiset

• Sähköliitäntä: 400V / 50Hz

• Sähkönkulutus: 1 kW - 7 kW

• Ilman kulutus (kone): 250 l/min

• Ilmankulutus (Air Jet Vakuum): 250 l/min

Lisävarusteet

• Lastausyksikkö: Kuormaaja L III 300

  • Arkin koko min.: 1000 x 300 mm

  • Arkin koko enintään: 3000 x 1500 mm

  • Materiaalin paksuus: 0,5 - 8,0 mm

  • Kuormauksen enimmäispaino: 300 kg

  • Suurin pinon korkeus: 300 mm

  • Max. kuormalavan paino: 4000 kg (2x2000 kg)

  • Max: 70 m/min

  • Imukuppien määrä: 34 kpl

  • Kahden arkin ohjaus: Kyllä, arkin paksuuden ilmaisimella

  • Ilmankulutus: 510 l/min, 6 barin tulopaine

  • Sähköliitäntä: 400V

• Purkuyksikkö, jossa on osien irrotuslaite: PR 3 UL 300 P

  • Osakoko min./max.: 150 x 150 mm / 2500 x 1000 mm.

  • Levyn paksuus: 0,5 - 3,0 mm (4 mm EM-sarjassa).

  • Osan enimmäispaino: 50 kg

  • Varastointipöydän koko: 3400 x 1400 mm

  • Purkamiskiinnittimien maksimikoko: 3000 x 1500 mm.

  • Max. pinoamiskorkeus luurankopöytä: 450 mm

  • Maksimipaino luurankopöytä: 2000 kg

  • Max. pinokorkeus varastointipöytä: 450 mm

  • Maksimipaino säilytyspöytä: 4000 kg

  • Max. syöttönopeus X-/Y-suunta: 180 / 90 m/min

  • Ilmankulutus: 1000 l/min, 6 barin tulopaine

  • Sähköliitäntä: 400V
