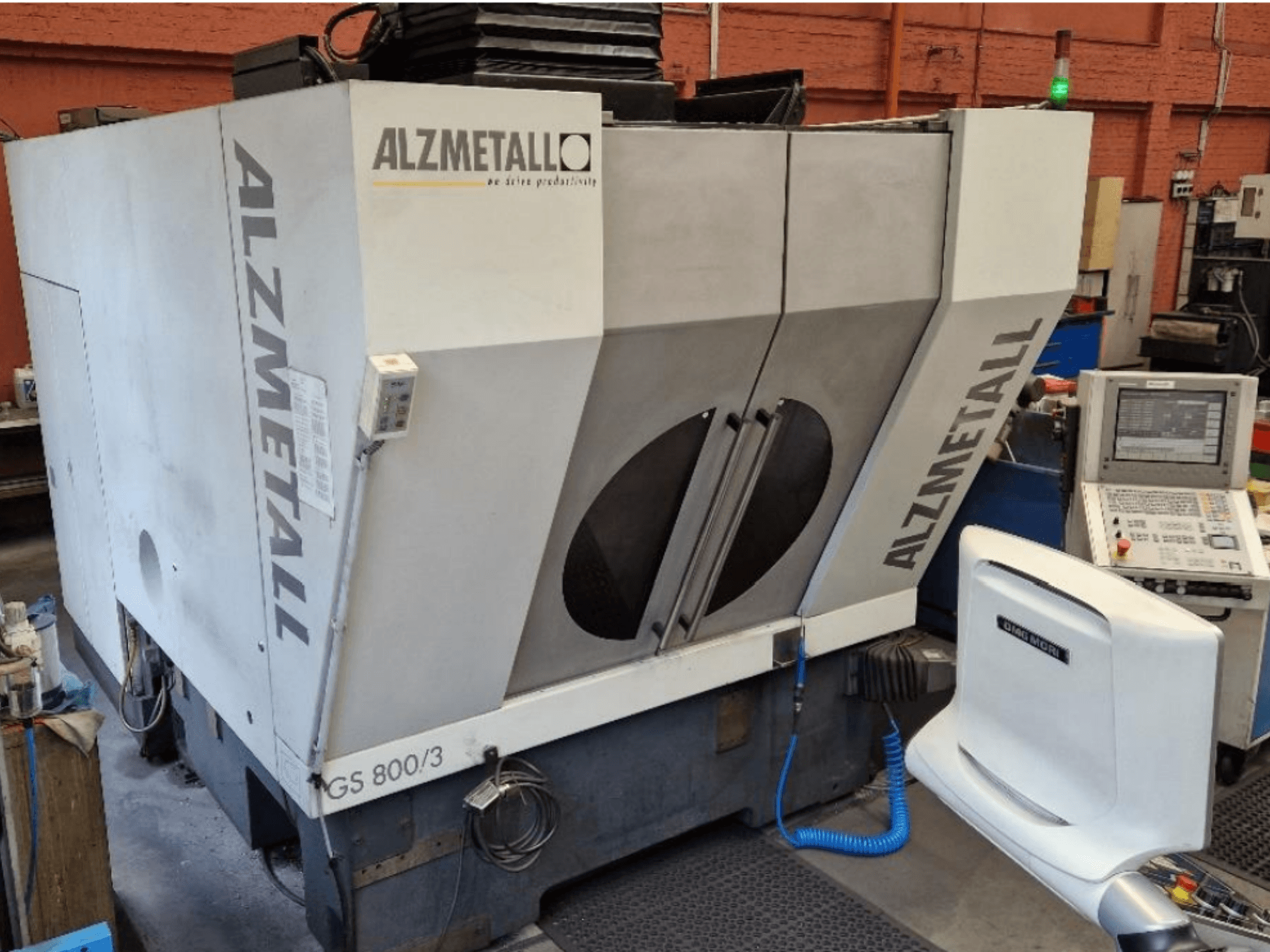

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Etäisyys karasta jäykkään pöytään: 150 – 650 mm

- Pöydän T-urat: 9 DIN 650 -standardin mukaista T-uraa X-suunnassa, 14 H12-leveyttä, 100 mm:n väli, 14 H7-keskikohdistusuraa, pöytä laskettu 80 mm

- Karatyyppi: Vesijäähdytteinen suurtaajuusmoottorikara, jossa on hybridikaran laakerit ja öljy-ilma-voitelu

- Karankartio: HSK-A63 standardin DIN 69893 mukaisesti -

- Suurin vääntömomentti: 139 Nm 25 %:n käyttöasteella - Karin ominaisuudet: Uusi kara vuonna 2025, lämpölaajenemisen kompensointi, ilmatiiviste, ilmapuhallus karan keskiön läpi

- Pikaliike (X/Y/Z): 45 m/min

- Suurin kiihtyvyys (X/Y/Z): 10 m/s²

- Suurin syöttövoima (X/Y/Z): 10 kN 40 %:n käyttöasteella

- Mittausjärjestelmät: Kaksi suoraa lineaarista mittausjärjestelmää akseleille X/Y, suora lineaarinen mittausjärjestelmä akselille Z

- Paikannustarkkuus (Tp): 0,007 mm standardin DIN ISO 230-2 mukaisesti

- Työkalumagasiini: Ketjumagasiini, jossa 33 työkalupaikkaa

- Työkalunvaihtojärjestelmä: Pick-up-järjestelmä

- Suurin työkalun halkaisija: 90 mm (täysi kokoonpano) / 130 mm (jos viereiset paikat ovat vapaana)

- Työkalun enimmäispituus: 300 mm

- Työkalun enimmäispaino: 10 kg

- Työkalujen enimmäispainon yhteismäärä: 160 kg

- Työkalunvaihtoaika: noin 2 sekuntia

- Työstöjaksoaika: noin 6 sekuntia

- Käyttöjännite: 3 x 400 V

- Verkkojännitteen taajuus: 50 Hz

- Nimellisvirta yhteensä: 55 A

- Verkkovirran sulakkeet: 63 A gG - Vaadittu syöttöpaine: vähintään 6 bar

- Vaadittu verkkojärjestelmä: TN-verkko

- Kuljetusmitat: noin 2 250 mm (L) x 4 760 mm (S) x 2 800 mm (K)

- Lisävarusteet ja ominaisuudet:

- HEIDENHAIN TS 640 3D-kosketusanturi infrapunalähetyksellä

- HEIDENHAIN TT 140 -automaattinen työkalunmittaus

- HR 410 -elektroninen käsipyörä

- Automaattinen rullaverho-katos

- Kaavinvyö-lastunkuljetin (lyhyille metallilastuille, joiden pituus on enintään 80 mm)

- Teräslevystä valmistettu kotelo, joka ympäröi koneen kokonaan

- Koneistusalueen ruostumattomasta teräksestä valmistettu sisäverhoilu

- Työalueen valaistus - Sähköisesti suojattu vaakasuora liukuovi, jossa on mekaaninen lukitus

- Ohjauskaapin jäähdytys

- Puuttuvat/poissuljetut komponentit: Jäähdytysnestesäiliö EI sisälly toimitukseen (ei jäähdytysnestesäiliötä, ei pumppuja, ei lastujen huuhteluletkua)
