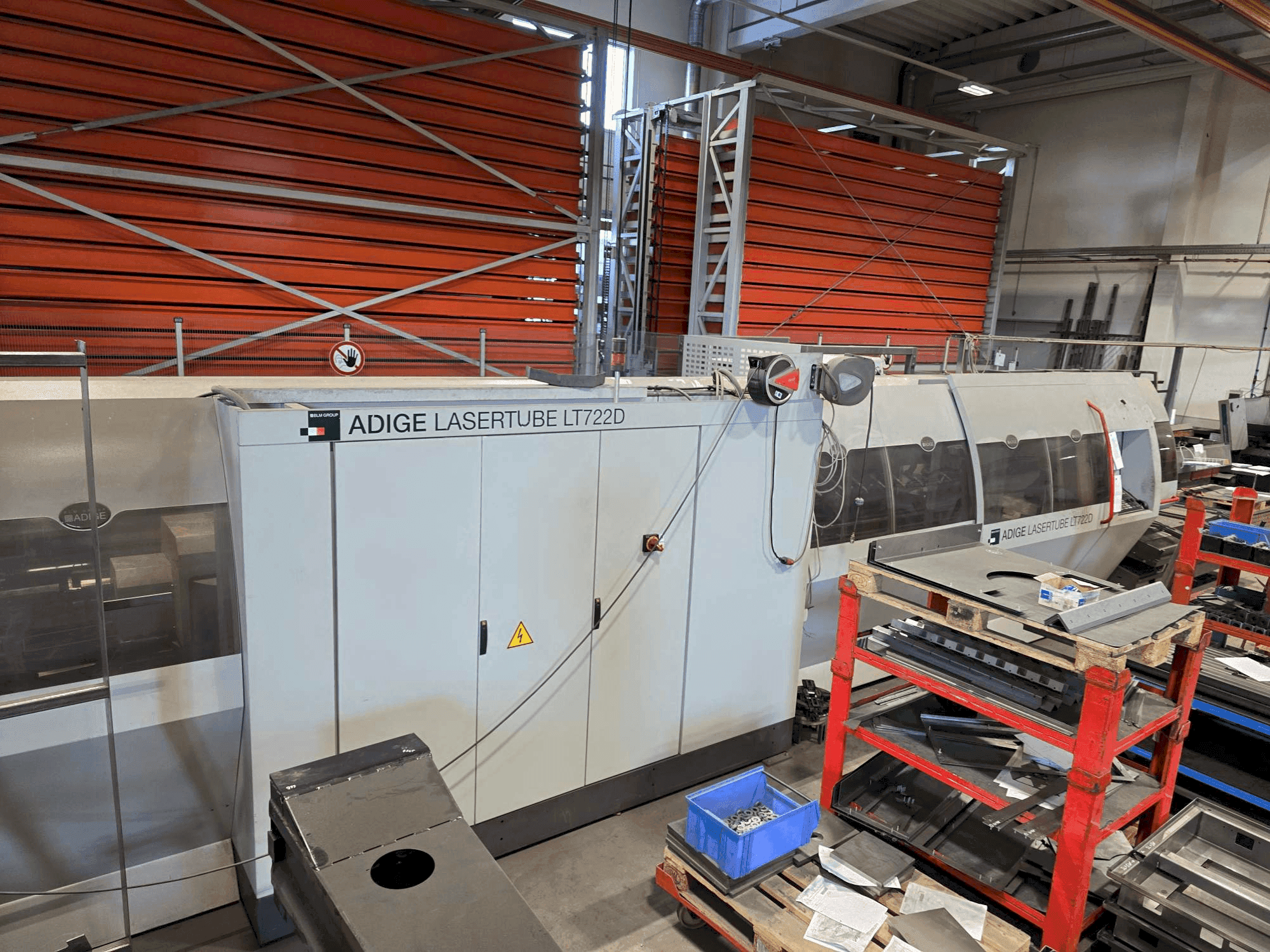

ADIGE - LASERTUBE LT722DDE-CUT-ADI-2021-00001

• Puolitiivis, diffuusiojäähdytteinen co2-laserlähde rofin dc 025 compact. Nimellisteho: 2500 w.

• Automaattisen purkujärjestelmän päämoduuli, jossa on työstettävän putken 1-cnc-akseliohjattu tuki.

• Ohjelmaohjattu purku

• Automaattisen purkujärjestelmän jatkomoduuli jopa 4500 mm:n pituisille kappaleille.

• Hyvien osien lajittelu eteen (työpöydän puolelle) ja taakse (kuormaimen puolelle).

• Leikattujen kappaleiden ja jäännöspalojen lajittelu kasettiin

• Soveltuu avointen profiilien (litteät, l-, c- ja u-profiilit) käsittelyyn.

• Erityiset mekaaniset laitteet ja prosessimuutokset avoimia profiileja varten

• Soveltuu teräksestä tai ruostumattomasta teräksestä valmistettujen putkien käsittelyyn.

• Pyöreiden putkien mitat: Ø 12-140 mm

• Nelikulmaisen putken mitat: 12 x 12 mm - 120 x 120 mm

• Suorakulmaisen/lattaisen ovaalin muotoisen putken mitat: sivu 10 mm - enintään 140 mm

• Suorakaiteen muotoisten/latta-ovaalisten putkien suurin sivuero: 110 mm.

• Työkappaleen ympärysmitta: Ø 170 mm:n ympyrän sisään kirjoitettuna.

• Putken enimmäispaino: 15 kg/m; yhteensä enintään 100 kg.

• Laitteiston ja purkauslaitteen ominaisuudet

  • Varustus 6,5 m:n nippukuormaajalle putkia/putkia varten, joissa on herkkiä pintoja: Ketjujen kumipäällysteet materiaalin syöttöä varten. Putkien/putkien lastaus- ja pito-osien muovipinnoite erotteluun asti.

  • Automaattisen purkauslaitteen päämoduuli, jossa: 1-CNC-akseliohjattu tuki käsiteltävälle putkelle/putkelle. Ohjelmaohjattu purku.

  • Automaattisen purkauslaitteen jatkomoduuli osittaisille pituuksille 4 500 mm:iin asti, jossa on: Hyvien osien lajittelu: Etupuolelle (konsolin puolelle), 250 mm:stä 4 500 mm:iin. Takapuolelle (kuormaimen puolelle) 4 000 mm:iin asti. Alle 250 mm:n pituisten sadon päiden ja jäänteiden lajittelu kasettiin.

  Putkien tekniset tiedot

  • Pyöreät putket: Halkaisija $\text{12 mm}$ aina $\text{140 mm}$ asti.

  • Nelikulmaiset putket: $\text{12 x 12 mm}$ enintään $\text{120 x 120 mm}$.

  • Suorakulmaiset/lattaiset soikeat putket: $\text{10 mm}$ sivulta enintään $\text{140 mm}$ sivulle. Suurin sivuero: $\text{110 mm}$. On voitava kirjoittaa halkaisijaltaan $\text{170 mm}$ ympyrään.

  • Putken/putken enimmäispaino: $\text{15 kg/m}$ (yhteensä enintään 100 kg).

Lisävarusteet

• PRECITEC AK-HP -yleisleikkuupään pidike kosketuksettomaan etäisyydensäätöön.

• Kapasitiivinen etäisyysanturi, jossa on vahvistettu keraaminen osa.

• Paineenkestävyys 25 baariin asti

• Sekajäähdytys (vesi ja kuiva ilma) linssinpitimelle/ylemmän linssin alueelle.

• Keraamisen osan ja suuttimen kuiva-ilmajäähdytys

• Automaattinen putkipakettien latauslaite 3200-6500 mm:n alkupituuksille.

• Kuormaus siltanosturilla mahdollista

• Nelikulmaisten, suorakaiteen muotoisten ja litteän soikeiden putkien nostolaitteet

• Putkien erottelu pituusmittausasemalla

• Laitteisto 6500 mm:n nippukuormaajaa varten putkia varten, joissa on herkkiä pintoja

• Artube-pesäysohjelmisto sisältyy toimitukseen
